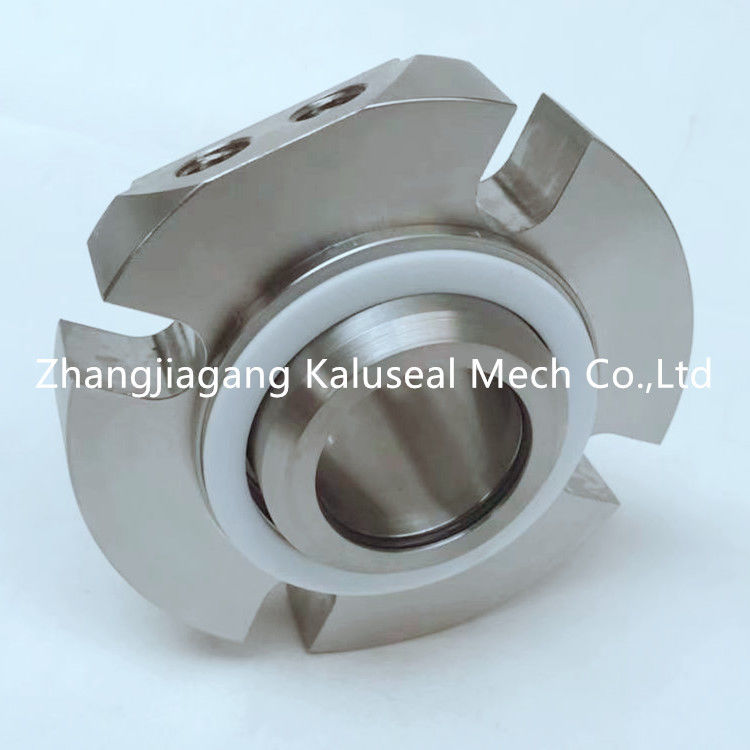

KL-CHS10 gleichwertig mit Kassetten-einzelner Patronen-Dichtung Chesterton S10
Produktdetails
| Modell: | KL-CHS10 | Gleitringdichtung: | Patronendichtung |
|---|---|---|---|
| Art: | Einzelne Patronendichtung | Größe: | 25-120mm oder 1,0" - 4,625" |
| Material von Dichtungsgesichtern: | Auto sic Ssic, TC | Schlüsselwörter: | Patronen-Gleitringdichtung Chesterton S10 |
| Temperatur: | -20℃~220℃ | Druck: | 2.5Mpa |
| HS-Code: | 8484200090 | Ursprungsort: | Zhangjiagang, China (Festland) |
| Hervorheben |
16m / einzelne Patronendichtung s,120mm einzelne Patronendichtung |
||
Produktbeschreibung
KL-CHS10 gleichwertig mit Hochleistungs-Kassetten-einzelner Patronen-Dichtung Chesterton S10
Eigenschaften:
Einzelne Dichtung
Optimierter Dichtungsentwurf für Anlage-weiten Gebrauch
Zweistufig „Bolzen-und-gehen“ Installation
4. Generations-Dichtung kombiniert Technologie mit Arbeitsfluss-Leistungsfähigkeit
Betriebsbereich:
Temperatur: -20℃~220℃
Geschwindigkeit: ≤16m/s
Druck: ≤2.5Mpa
Wellendurchmesser: 25-120mm oder 1,0" - 4,625"
Material:
Drehgesicht: Kohlenstoff/Sic/TC
Notfall-Ring: Sic/TC
Produkt-Zeichnung:
| Größe/Zoll | D5 | D4 | D3 | S20 | S10 | L2 | G-Minute | H | L3 | |||
| maximal | Minute | maximal | Minute L1 | Minute L1 | 3/8" | 1/2“ | 5/8" | |||||
| 1,000 | 4,10 | 1,63 | 2,01 | 1,57 | 1,88 | 0,51 | 2,05 | 2,88 | 0,44 | 1,20 | ||
| 1,125 | 4,10 | 1,75 | 2,04 | 1,69 | 1,88 | 0,51 | 2,05 | 2,88 ** | 0,44 | 1,20 | ||
| 1,125 OS | 4,50 | 2,63 | 2,94 | 1,69 | 1,82 | 0,51 | 2,05 | 3,71 | 0,44 | 1,20 | ||
| 1,250 | 4,10 | 1,88 | 2,27 | 1,83 | 1,88 | 0,51 | 2,05 | 3,13 | 0,44 | 1,20 | ||
| 1,375 | 4,40 | 2,00 | 2,33 | 1,94 | 1,88 | 0,51 | 2,05 | 3,14 ** | 3,33 ** | 0,57 | 1,20 | |
| 1,375 OS | 5,40 | 2,81 | 3,00 | 1,94 | 1,82 | 0,51 | 2,05 | 4,03 | 0,44 | 1,21 | ||
| 1,5 | 4,50 | 2,25 | 2,44 | 2,19 | 1,97 | 0,53 | 2,11 | 3,31 ** | 3,55 ** | 0,57 | 1,20 | |
| 1,625 | 5,00 | 2,38 | 2,70 | 2,31 | 1,97 | 0,53 | 2,11 | 3,49 ** | 3,68 ** | 0,57 | 1,20 | |
| 1,750 | 5,50 | 2,50 | 2,81 | 2,44 | 1,97 | 0,53 | 2,11 | 3,61 ** | 3,8 ** | 0,57 | 1,20 | |
| OS 1,75 | 6,64 | 3,50 | 3,75 | 2,44 | 1,97 | 0,53 | 2,11 | 5,38 | 5,50 | 0,57 | 1,20 | |
| 1,875 | 5,50 | 2,63 | 2,94 | 2,56 | 1,97 | 0,53 | 2,11 | 3,74 ** | 3,93 ** | 0,57 | 1,20 | |
| 1,875 OS | 5,99 | 3,56 | 3,81 | 2,56 | 1,97 | 0,53 | 2,11 | 5,00 | 0,57 | 1,20 | ||
| 2,000 | 5,50 | 2,75 | 3,19 | 2,69 | 1,97 | 0,53 | 2,11 | 3,99 | 4,12 | 0,57 | 1,20 | |
| 2,125 | 6,00 | 2,88 | 3,44 | 2,81 | 1,97 | 0,53 | 2,11 | 4,24 | 4,37 | 4,49 ** | 0,69 | 1,20 |
| 2,125 OS | 6,99 | 3,88 | 4,25 | 2,81 | 1,66 | 0,00 | 2,42 | 4,49 | 5,25 | 0,69 | 1,51 | |
| 2,25 | 6,00 | 3,00 | 3,56 | 2,94 | 1,97 | 0,53 | 2,11 | 4,36 | 4,49 | 4,61 ** | 0,69 | 1,20 |
| 2,375 | 6,00 | 3,13 | 3,62 | 3,06 | 1,97 | 0,53 | 2,11 | 4,42 | 4,55 | 4,68 ** | 0,69 | 1,20 |
| 2,5 | 6,50 | 3,25 | 3,81 | 3,19 | 1,97 | 0,53 | 2,11 | 4,61 | 4,74 | 4,86 ** | 0,69 | 1,20 |
| 2,5 OS | 7,77 | 4,50 | 4,75 | 3,19 | 1,97 | 0,53 | 2,11 | 6,63 | 6,75 ** | 0,69 | 1,20 | |
| 2,625 | 6,50 | 3,38 | 3,94 | 3,31 | 1,97 | 0,53 | 2,11 | 4,86 | 4,99 | 5,11 | 0,69 | 1,20 |
| 2,625 OS | 6,99 | 4,55 | 4,88 | 3,31 | 1,97 | 0,53 | 2,11 | 5,88 | 6,00 | 0,69 | 1,20 | |
| 2,75 | 7,70 | 3,75 | 4,36 | 3,67 | 2,50 | 0,83 | 2,50 | 5,42 | 5,55 ** | 0,69 | 1,60 | |
| 2,875 | 7,83 | 3,88 | 4,50 | 3,79 | 2,50 | 0,83 | 2,50 | 5,50 | 5,62 ** | 0,69 | 1,60 | |
| 3 | 7,94 | 4,00 | 4,69 | 3,91 | 2,50 | 0,83 | 2,50 | 5,65 | 5,77 ** | 0,69 | 1,60 | |
| 3,125 | 7,99 | 4,13 | 4,80 | 4,04 | 2,50 | 0,83 | 2,50 | 5,80 | 5,92 ** | 0,69 | 1,60 | |
| 3,25 | 8,19 | 4,25 | 4,94 | 4,16 | 2,50 | 0,83 | 2,50 | 5,93 | 6,05 ** | 0,69 | 1,60 | |
| 3,375 | 8,30 | 4,38 | 5,05 | 4,29 | 2,50 | 0,83 | 2,50 | 6,02 | 6,14 ** | 6,27 | 0,69 | 1,60 |
| 3,5 | 8,44 | 4,50 | 5,19 | 4,41 | 2,50 | 0,83 | 2,50 | 6,18 | 6,31 ** | 6,43 | 0,81 | 1,60 |
| 3,625 | 8,49 | 4,63 | 5,30 | 4,54 | 2,50 | 0,83 | 2,50 | 6,31 | 6,44 ** | 6,56 | 0,81 | 1,60 |
| 3,75 | 8,71 | 4,75 | 5,39 | 4,66 | 2,50 | 0,83 | 2,50 | 6,38 | 6,51 ** | 6,63 | 0,81 | 1,60 |
| 3,875 | 8,84 | 4,88 | 5,51 | 4,79 | 2,50 | 0,83 | 2,50 | 6,52 | 6,54 ** | 6,77 | 0,81 | 1,60 |
| 4 | 8,96 | 5,00 | 5,69 | 4,91 | 2,50 | 0,83 | 2,50 | 6,66 | 6,78 ** | 6,91 | 0,81 | 1,60 |
| 4,125 | 8,99 | 5,13 | 5,80 | 5,04 | 2,50 | 0,83 | 2,50 | 6,79 | 6,9 ** | 7,03 | 0,81 | 1,60 |
| 4,25 | 8,99 | 5,25 | 5,94 | 5,16 | 2,50 | 0,83 | 2,50 | 6,91 | 7,04 ** | 7,16 | 0,81 | 1,60 |
| 4,375 | 9,33 | 5,38 | 6,06 | 5,29 | 2,50 | 0,83 | 2,50 | 7,03 | 7,15 ** | 7,29 | 0,81 | 1,60 |
| 4,5 | 9,49 | 5,50 | 6,19 | 5,41 | 2,50 | 0,83 | 2,50 | 7,18 | 7,3 ** | 7,43 | 0,81 | 1,60 |
| 4,625 | 9,49 | 5,63 | 6,31 | 5,40 | 2,50 | 0,83 | 2,50 | 7,28 | 7,4 ** | 7,53 | 0,81 | 1,60 |
| Größe/metrisches | D5 | D4 | D3 | S20 | S10 | L2 | G-Minute | H | L3 | |||
| maximal | Minute | maximal | Minute L1 | Minute L1 | 10mm | 12mm | 16mm | |||||
| 25 | 104,0 | 41,0 | 51,1 | 39,9 | 48,0 | 13,0 | 52,0 | 73 ** | 11,5 | 30,4 | ||
| 28 | 104,0 | 44,0 | 51,8 | 42,4 | 48,0 | 13,0 | 52,0 | 73,0 | 13,5 | 30,4 | ||
| 30 | 104,0 | 46,0 | 56,6 | 44,5 | 48,0 | 13,0 | 52,0 | 78,0 | 13,5 | 30,4 | ||
| 32 | 104,0 | 48,0 | 57,7 | 46,5 | 48,0 | 13,0 | 52,0 | 80,0 | 13,5 | 30,4 | ||
| 33 | 113,0 | 49,0 | 58,8 | 47,4 | 48,0 | 13,0 | 52,0 | 80,0 | 83,0 ** | 15,0 | 30,4 | |
| 35 | 111,0 | 51,0 | 59,2 | 49,4 | 48,0 | 13,0 | 52,0 | 82,0 | 83,7 ** | 15,0 | 30,4 | |
| 38 | 114,0 | 57,2 | 62,0 | 55,6 | 50,0 | 13,5 | 54,0 | 84,0 | 89,9 ** | 13,5 | 30,4 | |
| 40 | 127,0 | 60,0 | 68,3 | 57,5 | 50,0 | 13,5 | 54,0 | 89,2 | 91,7 ** | 13,5 | 30,4 | |
| 43 | 127,0 | 63,0 | 68,8 | 60,5 | 50,0 | 13,5 | 54,0 | 91,9 | 94,7 ** | 13,5 | 30,4 | |
| 45 | 140,0 | 65,0 | 73,4 | 62,5 | 50,0 | 13,5 | 54,0 | 94,2 | 96,8 ** | 13,5 | 30,4 | |
| 48 | 140,0 | 68,0 | 73,8 | 65,5 | 50,0 | 13,5 | 54,0 | 97,0 | 99,8 ** | 13,5 | 30,4 | |
| 50 | 140,0 | 70,0 | 78,5 | 67,5 | 50,0 | 13,5 | 54,0 | 99,3 | 101,9 ** | 17,5 | 30,4 | |
| 53 | 153,0 | 75,0 | 83,6 | 72,5 | 50,0 | 13,5 | 54,0 | 104,4 | 106,4 ** | 112 ** | 17,5 | 30,4 |
| 55 | 153,0 | 75,0 | 83,6 | 72,5 | 50,0 | 13,5 | 54,0 | 104,4 | 106,4 ** | 112 ** | 17,5 | 30,4 |
| 60 | 153,0 | 80,0 | 92,2 | 77,8 | 50,0 | 13,5 | 54,0 | 112,8 | 114,8 | 118,9 ** | 17,5 | 30,4 |
| 65 | 164,0 | 88,9 | 100,1 | 84,2 | 50,0 | 13,5 | 54,0 | 124,0 | 126,0 | 129,8 ** | 17,5 | 30,4 |
| 70 | 196,0 | 95,0 | 110,0 | 93,0 | 63,0 | 21,0 | 63,0 | 137,0 | 141 ** | 17,0 | 41,0 | |
| 75 | 202,0 | 104,0 | 119,0 | 99,0 | 63,0 | 21,0 | 63,0 | 143,0 | 147 ** | 17,0 | 41,0 | |
| 80 | 203,0 | 109,0 | 122,0 | 103,0 | 63,0 | 21,0 | 63,0 | 150,0 | 154 ** | 17,0 | 41,0 | |
| 85 | 211,0 | 114,0 | 128,0 | 109,0 | 63,0 | 21,0 | 63,0 | 152,0 | 156 ** | 161,0 | 20,0 | 41,0 |
| 90 | 214,0 | 119,0 | 132,0 | 113,0 | 63,0 | 21,0 | 63,0 | 160,0 | 164,0 | 168,0 | 20,0 | 41,0 |
| 95 | 221,0 | 124,0 | 137,0 | 118,0 | 63,0 | 21,0 | 63,0 | 161,0 | 165 ** | 170,0 | 20,0 | 41,0 |
| 100 | 228,0 | 129,0 | 144,0 | 125,0 | 63,0 | 21,0 | 63,0 | 168,0 | 172 ** | 177,0 | 20,0 | 41,0 |
| 110 | 237,0 | 137,0 | 154,0 | 134,0 | 63,0 | 21,0 | 63,0 | 178,0 | 182 ** | 186,0 | 20,0 | 41,0 |
| 120 | 266,0 | 146,0 | 164,0 | 144,0 | 63,0 | 21,0 | 63,0 | 187,0 | 191 ** | 196,0 | 20,0 | 41,0 |
Welches Produkt, das wir liefern?
Wir entwerfen und Herstellergleitringdichtungen und liefern die Beratung des Dichtungsproblems und des Reparaturservices.
Frühlingsschieberdichtungen, Gummigebrüllgleitringdichtungen, PTFE-Gebrüllgleitringdichtungs-, Federungskörper-Dichtungs-, Patronen-Dichtungs-, Mischer- u. Quirlrobben, trockene Gas-Robben; Ersatzteile mit materiellem Silikonkarbid, Hartmetall, Kohlenstoff, keramischem, Gummi, O-Ringe und Edelstahlteile
Reparieren und Richtungen von Gleitringdichtungen anwendend
1) Wählen Sie passende Gleitringdichtung vor, um die Materialien entsprechend Arbeitszustands- und -wirtsmaschinenausrüstung zusammenzubringen.
2) ist die verantwortliche radialabweichung für die Welle (Wellenärmel) der installierten Gleitringdichtung 0.04mm durch Maximum
während der axiale Bewegungswert des Rotors nicht mehr als 0.1mm ist.
3) die Dichtungsabdeckung (oder Schachtdeckel) des stationären Ringes der installierten Gleitringdichtungen, der vertikale Grad an der Dichtung
Gesicht sollte 0.04mm durch Maximum sein.
4) wenn die Gleitringdichtungen, die Welle (Wellenärmel), die Dichtungskammer, das Dichtungsgesicht sowie die Gleitringdichtung installiert sind
muss gesäubert werden, um von jedem möglichem Medium zum Versiegeln von Fach zu halten.
5) wenn Medium der hohen oder niedrigen übermäßigtemperatur, mit dem Medium übermittelt wird, die einfaches Fangfeuer sind, einfach für Explosion.
In Verbindung stehende Gleitringdichtungsstandards müssen bezogene Nehmengeeignete maßnahmen wie sein löschen, Ausspülen, coolong und
Filtrierung.
6) muss Appropricate-Schmierung gewählt werden, wenn Gleitringdichtung installiert ist. Die Ratengröße vom mechanischen
Dichtung muss zur Ratenanweisung garantiert werden.
7) bevor die Maschine anfängt zu laufen, ist das hermetische Fach vom Medium und von Brunnen voll, die geschmiert werden. Trockene Reibung
welches zu den Schaden der Luftundurchlässigkeit führen kann, ist verboten strenges.
Lieferung:
1. Wenn die Produkte, die wir im Speicher haben, versenden wir ihn SO BALD WIE MÖGLICH, nachdem wir Zahlung empfangen haben.
2. Wenn die Produkte, die besonders angefertigt wurden, wir die Produktion innerhalb eines vorgesehener Zeitraum der Zeit abschließen und sie das erste mal versenden.
3. Auch wir können durch Ihr Lieferungskonto senden, wenn Sie wünschen.
4. Wir haben eine Vielzahl von Weisen, Waren, normalerweise DHL, Fedex, TNT, UPS zu senden sind normale Weisen. Wenn Sie Gebrauch eines Kuriers fordern, informieren Sie uns bitte im Voraus.
